Formsprutning: kostnader, ytfinish, defekter, insats kontra övergjutning & QC

Formsprutad plastmarknad: skala, tillväxt och vad som driver den

Den marknaden för formsprutad plast är ett av de största tillverkningssegmenten i den globala ekonomin. Värderat till ungefär 385 miljarder USD 2023 , beräknas den nå 510–530 miljarder dollar år 2030 med en sammansatt årlig tillväxttakt på cirka 4,5–5,0 %. Formsprutning står för ungefär 32 % av all plastbearbetning globalt i volym – mer än någon annan enskild formningsmetod – och berör praktiskt taget alla produktkategorier från fordonskomponenter och medicinsk utrustning till konsumentelektronik, förpackningar och konstruktionshårdvara.

Den geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

Den five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

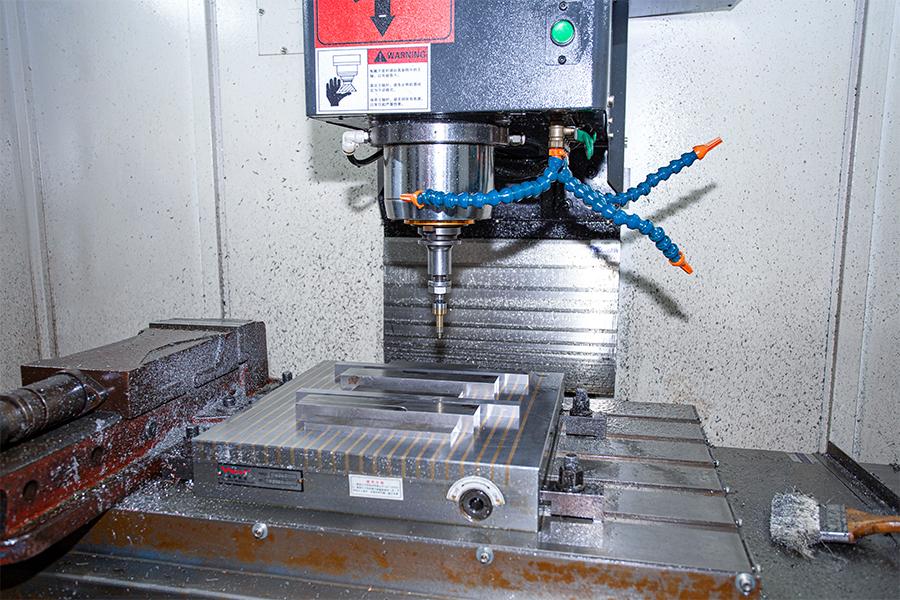

Hur mycket kostar en formsprutningsform av plast?

Verktygskostnaden är den mest betydande initiala investeringen i ett formsprutningsprojekt och den siffra som oftast avgör om en design är kommersiellt gångbar vid en given produktionsvolym. Hur mycket kostar en formsprutningsform av plast beror på delstorlek, geometrisk komplexitet, antal kaviteter, stålkvalitet och om det tillverkas inhemskt eller offshore.

Som en fungerande referensram:

• Enkel prototyp eller bryggverktyg (enkel hålighet, mjukt stål eller aluminium, begränsad livslängd): $1 500–5 000 $ (offshore); 5 000–15 000 USD (inrikes USA/EU)
• Enkelt produktionsverktyg (enkel hålighet, P20 eller H13 stål, 500 000 kullivslängd): $3 000–$8 000 (offshore Kina); 12 000–30 000 $ (inrikes)
• Produktionsverktyg med medium komplexitet (enkel hålighet, sidorörelser, flera lyftare, strukturerade ytor): $8 000–$20 000 (offshore); 25 000–80 000 USD (inrikes)
• Högkomplexitetsverktyg med flera kaviteter (4–16 hålrum, varma löpare, snäva toleranser): $20 000–100 000 $ (offshore); 80 000–500 000 USD (inrikes)
• Stort verktyg för fordon eller apparater (enkel hålighet, mycket stor del, komplex geometri): $50 000–200 000 $ (offshore); 150 000–800 000 USD (inrikes)

Den largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

En kritisk punkt som ofta missas i kostnadsdiskussioner: den upplupet anskaffningsvärde per del — total verktygskostnad dividerad med produktionsvolym — är mycket mer relevant än det absoluta verktygstalet. Ett verktyg på 50 000 USD som producerar 500 000 delar ökar kostnaden med 0,10 USD/del; att producera 10 000 delar ger $5,00/del. Vid låga volymer överstiger ofta verktygskostnaden per del material- och formkostnaden tillsammans, varför kortsiktiga alternativ (mjuka verktyg, 3D-printade verktyg, bearbetade prototyper) är ekonomiskt rationella under vissa volymtrösklar.

Formsprutad ytfinish: kvaliteter, standarder och vad som påverkar dem

Formsprutad ytfinish specificeras med standardiserade graderingssystem — oftast SPI (Society of the Plastics Industry) finishstandarder i Nordamerika och VDI 3400-standarden i Europa och Asien. De två systemen adresserar samma område av ytkvalitet men använder olika skalor och är inte direkt utbytbara utan en konverteringsreferens.

Den SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Diamantpolerade, högblanka ytor. Används för optiska linser, kosmetiska förpackningar, genomskinliga skydd. Ra-värden ner till 0,012–0,025 µm. Kräver härdat stål (H13 eller S136) och betydande poleringstid efter bearbetning.
• SPI B-1, B-2, B-3 — Halvblankt, slipat papper. Konsumentelektronikhöljen, apparatpaneler, allmänna kommersiella komponenter där utseende spelar roll men inte optisk klarhet. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Matt finish, sten eller smärgelduk. Industriella komponenter, fordonsdelar under huven, interiöra strukturella komponenter. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Sandblästrad struktur, matt till grovt matt. Delar som kräver halkfri konsistens, jordbruksutrustning, verktygshus. Ra ~0,80–3,20 µm.

Utöver stålets ytfinish påverkas den uppnåbara delytan av materialval, smälttemperatur, insprutningshastighet och formtemperatur. Högblanka ytbehandlingar kräver högre formtemperaturer (vilket förbättrar replikeringen av den polerade stålytan), lägre fyllningshastigheter (som minskar skjuvningsinducerad grumling) och material med låg smältviskositet och bra flyt. ABS- och PC/ABS-blandningar replikerar högblanka ytor väl; glasfyllda kvaliteter ger en yta som ingen mängd polish på stålet kommer att eliminera, eftersom glasfibrerna sticker ut något när hartset krymper runt dem under kylning.

Textur – oavsett om det är syraetsning (Mold-Tech och likvärdiga system) eller EDM (elektrisk urladdningsbearbetning) – måste specificeras med tillräcklig dragvinkel för att tillåta utkastning av delar utan dragmärken. Standardregeln är 1° extra drag per 0,025 mm texturdjup — En djup läderstruktur som kräver 3° eller mer drag på ytor med kraftig textur för att förhindra att ytan rivs sönder under utkastning.

Brännmärken i formsprutning: orsaker, diagnos och eliminering

Brännmärken i formsprutning visas som mörkbrun, svart eller förkolnad missfärgning på delytan, vanligtvis vid den sista punkten för att fylla i håligheten eller på platser där instängd luft inte kan komma ut. De är en av de vanligaste formsprutningsdefekterna och en av de mest lärorika, eftersom deras placering avslöjar specifik information om verktygets flödesmönster och ventileringstillstånd.

Den Diesel Effect

Den most common mechanism behind burn marks is the dieseleffekt : när smältfronten avancerar genom kaviteten och komprimerar luften framför sig, värms luften upp adiabatiskt — samma mekanism som en dieselmotors kompressionständning. Om den komprimerade luften inte kan komma ut genom ventilerna innan smältfronten når den, stiger lufttemperaturen till 300–400°C eller högre, tillräckligt för att bryta ned och förkolna de flesta tekniska termoplaster. Brännmärket bildas på den exakta platsen där luftfickan var instängd.

Grundorsaker och lösningar

• Otillräcklig ventilation: Den most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Överdriven insprutningshastighet: Hög fyllningshastighet komprimerar luft snabbare än den kan komma ut även genom lämpliga ventiler. Lösning: minska insprutningshastigheten i de sista 20–30 % av fyllningen (en hastighetsprofil snarare än konstant hastighet); bekräfta att fyllningstiden ligger inom det intervall som är lämpligt för delväggstjocklek och flödeslängd.
• Portens placering som orsakar luftfällan: Om grinden är placerad så att två flödesfronter möts och fångar in luft i en blindficka, hjälper ingen ventilering vid avskiljningslinjen. Lösning: designa om portens placering eller lägg till en sekundär grind för att ändra svetsledningen/luftfällans position till en ventilerbar yta.
• Materialnedbrytning i tunnan: Brännmärken kan också härröra från tunnan - från material som sitter i döda zoner vid för hög temperatur, eller från hartskontamination - och injiceras i delen som ränder snarare än lokala märken. Dessa ser annorlunda ut: streaking från grinden snarare än en diskret punkt vid flödesänden.

Kortsiktig formsprutning: När låg volym är det rätta svaret

Kortvarig formsprutning — även kallad formsprutning med låg volym eller bro — hänvisar till produktionsserier som vanligtvis sträcker sig från några hundra till 10 000–25 000 delar, med hjälp av verktyg som är speciellt utformade för att minimera kostnaden i förväg snarare än att maximera cykelhastigheten och livslängden. Den upptar produktionsutrymmet mellan 3D-utskrift (ekonomisk under ~100 delar för komplexa geometrier) och full produktionsformsprutning (ekonomisk över 25 000–50 000 delar för de flesta applikationer).

Den enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Kortsiktig formgjutning är det korrekta valet för: marknadsvalidering innan man förbinder sig till fullständig produktionsverktyg; broproduktion medan verktyg för produktion av långa bly tillverkas; reservdelar för äldre produkter där den totala efterfrågan inte motiverar investeringar i hårda verktyg; och kvantiteter för kliniska eller regulatoriska prövningar inom utveckling av medicintekniska produkter där konstruktionsändringar är sannolika före slutgiltigt godkännande.

Den key process discipline in short-run molding is design för aluminiumverktyg : undvika mycket skarpa inre hörn (spänningskoncentrationen i aluminium är mer följdriktig än i härdat stål), minimera sidopåverkan där det är möjligt (varje åtgärd är en slityta) och designa lämpliga dragvinklar från början snarare än att försöka eftermontera dem. Delar utformade med kortsiktiga verktyg i åtanke kan ofta övergå till produktionsverktyg med minimala designändringar; delar som är designade med hårda verktyg från början kan ibland inte alls ekonomiskt reproduceras i aluminium.

Sätt in gjutning vs Övergjutning: Skillnader, tillämpningar och hur man väljer

Insatsgjutning och övergjutning är båda processer som kombinerar två eller flera material till en enda gjuten komponent, men de skiljer sig fundamentalt i vad det sekundära materialet kapslar in och i hur processen sekvenseras. Förståelse skillnaderna mellan insatsgjutning och övergjutning är avgörande för att välja rätt process i en design med flera material.

Vad är Insert Molding?

In insatslist , en förformad komponent - oftast en metallinsats såsom en gängad mässingsmutter, stålstift, elektrisk kontakt eller stansad metallfäste - placeras i formhåligheten före injektion. Den smälta plasten injiceras sedan runt och över insatsen och kapslar in den när plasten stelnar. Resultatet är en enskild komponent där metallinsatsen är permanent och exakt placerad i plastdelen, där plasten rinner in i underskärningar eller genom hål i insatsen för att skapa en mekanisk förregling som motstår utdragnings- och vridmomentbelastningar.

Insatsgjutning används där en plastdel behöver metallens mekaniska egenskaper vid ett specifikt gränssnitt - gängade anslutningar som måste tåla upprepad montering och demontering, elektriska terminaler som kräver ledningsförmåga, lagerytor som kräver hårdhet som plasten inte kan ge. Processen eliminerar sekundär presspassning eller ultraljudsinsättning av metallinsatser, vilket minskar monteringskostnaderna och förbättrar utdragningshållfastheten.

Vad är övergjutning?

In övergjutning , ett tidigare gjutet plastsubstrat (den första delen) placeras i en andra form, och ett andra termoplastmaterial - vanligtvis en mjukare TPE, TPU eller elastomer - injiceras över och runt avsedda ytor på substratet. De två plasterna binder antingen kemiskt (genom materialkompatibilitet och bearbetningsförhållanden) eller mekaniskt (genom låsande geometri) vid deras gränssnitt.

Övergjutning används för att lägga till mjuka greppytor till styva höljen (elverktyg, handtag för medicintekniska produkter, hemelektronik), för att skapa estetiska komponenter i två färger eller två material, för att lägga till följsamma tätningsegenskaper till stela strukturella delar och för att integrera vibrationsdämpning eller dämpning i ett hårt underlag. Det mjuka greppet på ett tandborsthandtag, det gummerade fodralet på en handhållen skanner och handtaget med dubbla durometer på ett kirurgiskt instrument är alla övergjutna komponenter.

Nyckelskillnader: Insert Mold vs Overmold

Den choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Kvalitetskontroll inom plasttillverkning: system, metoder och kritiska kontrollpunkter

Kvalitetskontroll vid plasttillverkning fungerar på tre nivåer: verifiering av inkommande material, övervakning under processen och inspektion av utgående delar. Varje nivå adresserar olika fellägen och tillsammans bildar de kvalitetsledningssystemet som avgör om en gjuten produkt konsekvent uppfyller specifikationen.

Inkommande materialkontroll

Hartsegenskaper – smältflödesindex (MFI), fukthalt, färg och partispårbarhet – måste verifieras mot materialspecifikationen innan produktionen påbörjas. MFI-variationer på ±10–15 % från den nominella specifikationen kan orsaka betydande fyllnings-, sjunk- och dimensionsvariationer i den gjutna delen. Fukthalten är kritisk för hygroskopiska material: nylon, PC, PET och ABS absorberar luftfuktighet och måste torkas till under specificerade fuktnivåer (vanligtvis 0,02–0,15 % beroende på material) före formning. Att köra otorkat hygroskopiskt harts ger spridningsmärken, bubblor och minskad molekylvikt - defekter som inte kan korrigeras vid pressen.

Pågående övervakning

Moderna formsprutningsmaskiner fångar processdata – hålrumstryck, smälttemperatur, insprutningshastighetsprofil, kylningstid, klämkraft – på en cykel-för-cykel-basis. Statistisk processkontroll (SPC) tillämpad på viktiga processparametrar identifierar drift innan den orsakar defektproduktion snarare än efter. Kavitetstrycksensorer - piezoelektriska omvandlare monterade i formen - ger direkt feedback om fyllnings- och packningsförhållandet inuti formen, vilket korrelerar mer tillförlitligt med detaljkvaliteten än bara fattrycket. Delar som produceras i cykler där kavitetstrycket avviker från det fastställda processfönstret kan automatiskt kasseras av en delavskiljare innan de når inspektionsområdet.

Metoder för utgående inspektion

• Dimensionell inspektion: CMM (koordinatmätmaskin) för kritiska dimensioner; visionsystem för 100 % in-line inspektion av delar med stora volymer; manuell mätning för enkla go/no-go-mått vid lägre volymer.
• Visuell inspektion: 100 % visuell för kosmetiska delar (klass A-ytor, klara optiska komponenter); AQL-provtagning för industridelar. Automatiserade visioninspektionssystem ersätter i allt högre grad manuell visuell inspektion för högvolymproduktion.
• Funktionstestning: snäppmonteringstestning, läckagetestning (tryckavfall eller heliumläckage för förseglade komponenter), utdragningskraftstestning för insatser, elektrisk kontinuitetstestning för anslutningskomponenter.
• Materialverifiering: XRF (röntgenfluorescens) för begränsad substansscreening (RoHS, REACH-överensstämmelse); FTIR-spektroskopi för bekräftelse av hartsidentitet på säkerhetskritiska tillämpningar; mekanisk testning (draghållfasthet, slag) på första artikel och periodiska produktionsprover.

Kvalitetssystem och certifieringar

Den quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
